详解地暖工程施工细则

　　1、 施工准备(含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管(PEX、PERT、PB等) ：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。施工中须由土建与安装事先划分好→设置过门伸缩缝(含盖钢丝网)→中间验收(一次水压试验)→回填细石混凝土层→完工验收(二次水压试验 )。(专用温控器最后安装)竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。

　　2、卫生清理，建筑垃圾及灰尘

　　3、绝热层的铺设：

　　铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。

　　聚苯乙烯泡沫塑料板绝热层厚度(mm) 楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40

　　伸缩缝的设置：

　　1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm;伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。

　　2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm(一般工地我们做10mm)。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。

　　3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。

　　发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检

　　4、铺反射膜

　　5、卫生间施工 ：

　　卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。

　　卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。加热管穿止水墙处应设防水套管，防水套管两端应加密封。

　　做完防水闭水试验并经过验收。

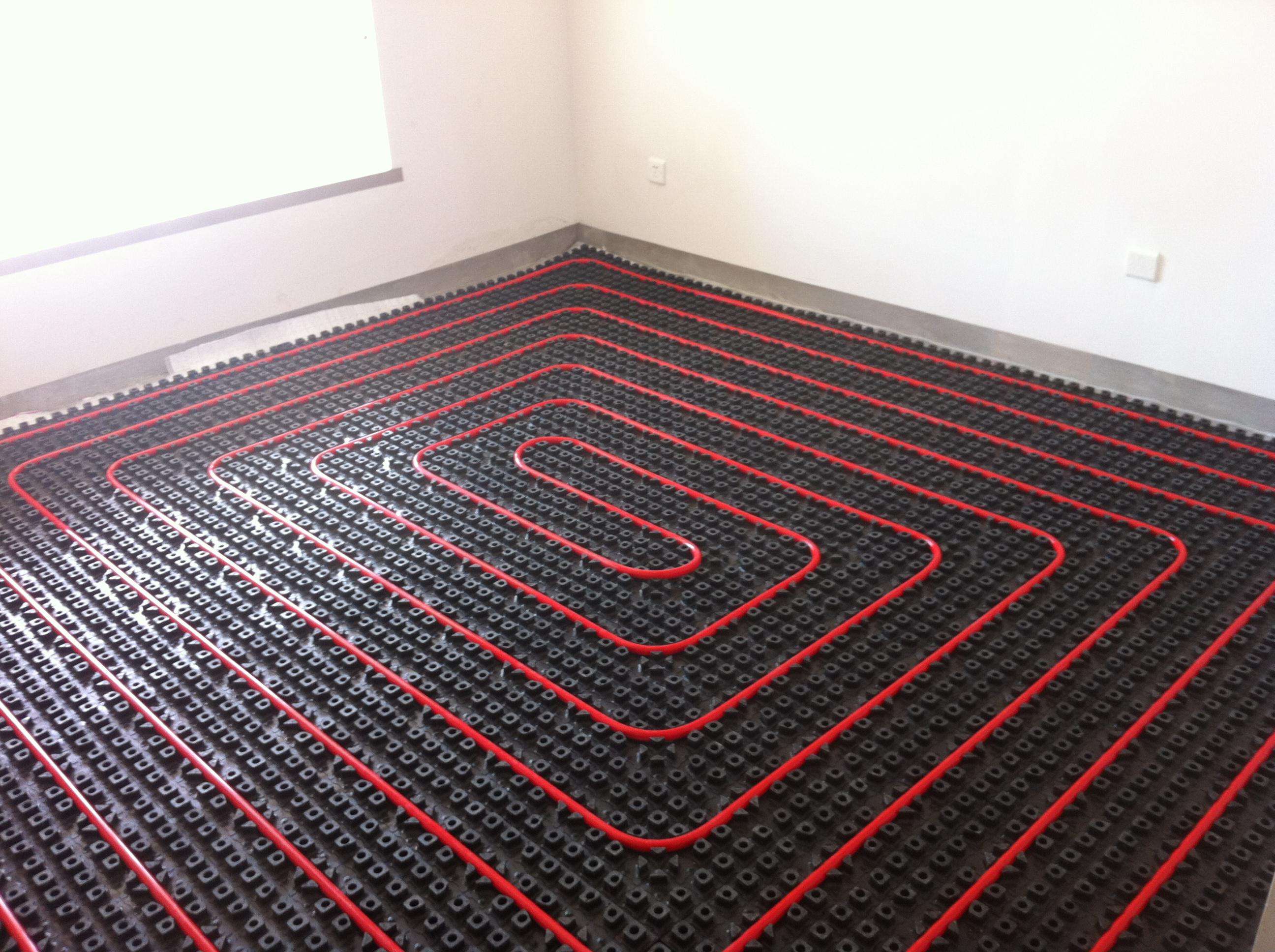

　　6、盘管敷设

　　进口地暖敷设注意问题

　　1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚。

　　2、坚决杜绝出现管道交叉现象。

　　3、管路回路实际铺设长度差距大于30米，应调整。

　　4、卡丁和扎带将决定铺设盘管的质量，避免因盘管的张力而弹开变形

　　5、回路拐弯柔和，固定牢固。弯曲率不能小于管子外径的8倍。

　　6、与分水器连接的地面部分管道必须加套管。

　　7、安装分集水器械, 要先定好分集水器的位置,然后地面开槽,预埋好电热执行器和房间温控器之连接线。

　　8、铺设钢丝网：钢丝网铺在盘管上面,用于加固防止地面开裂和保护管材增加地面承重力;铺在下面为保温板起到承重作用和固定地暖管材，使盘管间距更加规范。双层更加牢固。

　　9、压力试验

　　低温热水地板辐射采暖系统:

　　1) 试验压力为工作压力的1.5倍，但不小于0.6MPa。

　　2) 检验方法:在试验压力下稳压1h，压力降不大于0.05MPa且不渗不漏 。

　　水压试验要求： 浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。水压试验应符合下列要求： ①水压试验之前，应对试压管道和构件采取安全有效的固定和养护措施。 ②试验压力应为不小于系统静压加0.3MPa，但不得低于O.6MPa。 ③冬季进行水压试验时，应采取可靠的防冻措施。

　　水压试验步骤： ①经分水器缓慢注水，同时将管道内空气排出。 ②充满水后，进行水密性检查。 ③采用手动泵缓慢升压，升压时间不得少于15min。 ④升压至规定试验压力后，停止加压，稳压1h，观察有无漏水现象。 ⑤稳压1h后，补压至规定试验压力值，15min内的压力降不超过 O.05MPa无渗漏为合格。

　　加热管安装完毕后，在混凝土填充层施工前应按隐蔽工程要求，由施工单位会同监理单位进行 10、中间验收：

　　(1)绝热层的厚度、材料的物理性能及铺设应符合设计要求;

　　(2)加热管或发热电缆的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定;

　　(3)伸缩缝应按设计要求敷设完毕：

　　(4)加热管与分水器、集水器的连接处应无渗漏;

　　(5) 填充层内加热管不应有接头;

　　(6) 分水器、集水器及其连接件等安装后应有成品保护措施。

　　11、填充层的施工 ：

　　混凝土填充层施工应具备以下条件：

　　1、 所有伸缩缝均已按设计要求敷设完毕;

　　2、 加热管安装完毕且水压试验合格、加热管处于有压状态下;保证加热管内的水压不低于0.6MPa。

　　3、混凝土填充层的施工，应由土建施工方承担;安装单位应密切配合，打完养护过程中，系统应保持不小于0.4MPa。填充的豆石混凝土中必须加进5%的防龟裂的添加剂,混凝土填充层的养护周期不应少于21天。

　　4、在门口、过道、地漏处做好记号，防止后期破坏。

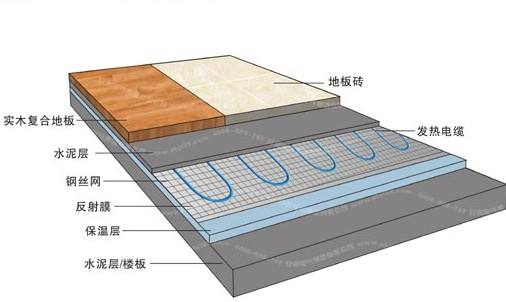

　　50厚的c15细石砼填充层随打随抹，上覆盖3个间距为5的钢筋网。

　　1:3水泥砂浆找平层、20厚的挤塑聚苯板真空镀铝聚酯薄膜

　　面层的施工 ：

　　低温热水地面辐射供暖装饰地面宜采用以下材料： 1. 水泥砂浆、混凝土地面; 2. 磁砖、大理石、花岗岩等石材地面; 3. 符合国家标准的复合木地板、实木复合地板及耐热实木地板。

　　进口地暖铺设最后是成品保护
