PPR水管切割时产生的白边是怎么回事？

　　PPR水管有白边是材料不好吗?

　　我们在用管剪切割PPR水管时，经常会看到白边现象，就像下图那样。很多人说，这样的水管有问题，是材料不好，添加了钙粉的原因。那到底是不是这样呢?今天给大家科普一下。

　　01

　　切口白边出现在哪?

　　这种切口上有白边的现象通常出现在有颜色的水管上，而在白色的PPR水管中不容易见到，不是因为白色的PPR管没有，而是白色的管子本身就是白色，所以不容易看出来有白边。

　　02

　　为何出现白边?

　　其实，这种现象在高分子物理里有一个专业术语，叫做“银纹现象”。

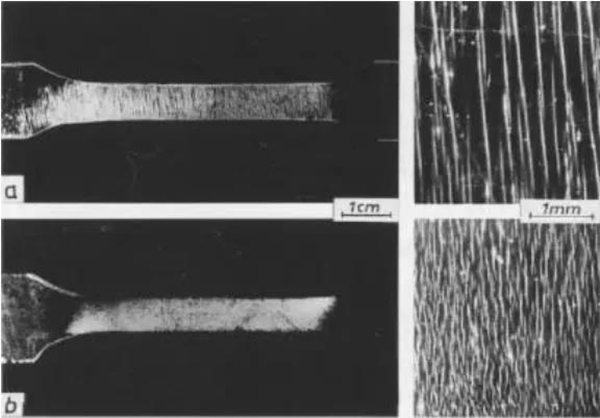

　　银纹现象是聚合物的一种特有的属性，它是指聚合物在张应力作用下，于材料某些薄弱地方出现应力集中而产生局部的塑性变形，以至在材料表面或内部垂直于应力方向上出现长度为100μm，宽度为10μm左右，厚度约为1μm的微细凹槽或“裂纹”的现象。

　　我们在切割PPR水管时，刀片在纵向切割水管时，同时在横向也会产生一个张应力，这个力是导致PPR材料在切口处产生了银纹现象。说的通俗一点，就是PPR材料在进行纵向剪切时，横向上有一个力，把材料拉扯了一下，这么一扯产生了塑性变形。

　　什么是塑性变形?塑性变形是相对于弹性变形的，弹性变形指变形后可以恢复到原来状态，塑性变形则不可以恢复。

　　由于产生银纹现象的部位与正常PPR材料的折射率不同，所以在光线照射下呈现银白色光泽。

　　做个形象的比喻，玻璃是透明的，但是碎成玻璃渣就是白色粉末状的存在，这样会比较好理解。

　　03

　　产生银纹现象的部位特点?

　　产生银纹现象的部位有一个特点，就是可逆性。它在材料玻璃化温度以上能自行消失，称为“自愈合”。所以，对于产生银纹的水管切口，如果你拿一个热风枪吹一会儿，银纹就会自然的消失了。

　　本期重点

　　白边是正常现象

　　PPR水管剪口存在白边属于一个正常的物理现象。如果你的剪刀足够锋利，或者你剪切的速度足够快，就可以尽量减小下切过程中的横向应力拉扯，那么银纹现象就会减弱很多甚至看不见了。
